এইচসি সিল রিং স্বয়ংক্রিয় কাটিয়া এবং গ্লুইং মেশিন
এটি একই সময়ে 15 টি টুকরো সংযোগ করতে পারে এবং দৈনিক আউটপুট একদিন প্রায় 30,000 টুকরা পৌঁছতে পারে। একটি মেশিন 6 - 8 জনশক্তি সংরক্ষণ করে। এটি সম্পূর্ণরূপে সার্ভো - স্বয়ংক্রিয়। একজন ব্যক্তি একই সময়ে 2 - 5 মেশিন পরিচালনা করতে পারেন। ইন্টারফেসটি ছোট সহনশীলতা এবং স্থিতিশীল মানের সাথে উপচে পড়া আঠালো ছাড়াই সুন্দর এবং মসৃণ। এটি সিলিকন এবং রাবার ও-রিংগুলির কাটা এবং পেস্ট প্রক্রিয়া, সময়, শ্রম এবং অর্থ সাশ্রয় করার জন্য উপযুক্ত। ও-রিং সিল উত্পাদনকারী নির্মাতাদের জন্য এটি একমাত্র পছন্দ। আপনি যদি আগ্রহী হন তবে দয়া করে বিদেশী বাণিজ্য ব্যবস্থাপক জোয়ানা উ হোয়াটসঅ্যাপ: 86 13533554735 এর সাথে যোগাযোগ করুন
| পণ্যের নাম | এইচসি সিল রিং স্বয়ংক্রিয় কাটিয়া এবং গ্লুইং মেশিন |
| পণ্য ব্যাপ্তি | দৈর্ঘ্য: 230–1000 মিমি/ 230--1500 মিমি/ 230-2000 মিমি |
| ভোল্টেজ | 220V |
| বায়ুচাপ | 0.6 এমপিএ |
| শক্তি | 5 কেডব্লিউ |
| ওজন | 1200 কেজি |
| সরঞ্জামের পদচিহ্নের আকার: (l × w × এইচ) | 6500 × 1850 × 2000 মিমি |
| সরঞ্জাম অপারেটর সংখ্যা | ছাঁচ খাওয়ানো (ম্যানুয়াল ফিল্টার উপাদান স্রাব) 1 এর চেয়ে বেশি বা সমান |
| একটি উত্পাদন নম্বর | 15 এর চেয়ে বড় বা সমান |
| দক্ষতা | 8-15s একটি চক্র (3000-4000 / ঘন্টা) |
| উপযুক্ত উপাদান এবং আকৃতি | সিল রিং, সিলিকন, রাউন্ডের ফেনা সিরিজ, ডিম্বাকৃতি স্কোয়ার, আয়তক্ষেত্রাকার, আকৃতির ইত্যাদি (বিভিন্ন পণ্য বিভিন্ন ফিক্সচারের সাথে মিলে যায় |
প্রোডাকশন লাইন সামনের দৃশ্য
প্রোডাকশন লাইন শীর্ষ দৃশ্য
উত্পাদন লাইন তির্যক দৃশ্য
র্যাকের পরিচিতি
15 খাওয়ানো প্রক্রিয়া পরিচিতি
ক্রিয়া প্রবাহ:
উপাদানগুলি উপাদান স্থাপনের অবস্থানের মধ্য দিয়ে যায়, সার্ভো মোটরটি শ্যাফ্টটি চালায়, সিলিন্ডারটি রাবারকে চালিত করে - প্রলিপ্ত ভারবহন করে, এবং উপাদানটি রাবারের মধ্যে ঘর্ষণের মধ্য দিয়ে যায়- প্রলিপ্ত ভারবহন এবং শ্যাফ্টটি উপাদানের ফরোয়ার্ড প্রেরণের ফাংশনটি উপলব্ধি করতে।
উপাদান সংবেদনশীল প্রক্রিয়া পরিচিতি
অ্যাকশন ফ্লো থিমচাইন টান:
উত্পাদন উপাদান এগিয়ে, উপাদান আনয়ন চাকাটি উপরের দিকে চালিত করে, ইন্ডাকশন হুইলটি থাইফোটোইলেক্ট্রিক সেন্সর ছেড়ে দেয় এবং ফোটো ইলেক্ট্রিক সেন্সরটি ট্রিগার করা হয় this এইভাবে, পিএলসি নির্ধারণ করে যে এখানে উপাদান রয়েছে।
যখন ইন্ডাকশন হুইলটি চালানোর জন্য আরই কোনও উত্পাদন উপাদান নয়, তখন ফটোয়েলেক্ট্রিক সেন্সরক্যানটটি ট্রিগার করা যায়, পিএলসি বিচারকদের উপাদান ঘাটতি।
র্যাক কাজের পরিচিতি
ক্রিয়া প্রবাহ:
1. অপারেটর শ্যাফটে রিং উপাদান ইনস্টল করে এটি ঠিক করে।
২. অপারেটর গাইড ভারবহন, অ্যান্টি - ফ্লিপ মেকানিজম, মোটর ফিডিং, উপাদান ঘাটতি সেন্সর এবং বন্ডিং মেশিনে পৌঁছানোর মাধ্যমে উপাদানটি টানায়। কাজ শেষ হয়।
কাটা এবং গ্লুয়িং মেশিন
মেশিন কাঠামো
কাটিয়া এবং আঠালো মেশিনের কাজ
কর্ম প্রক্রিয়া পরিচিতি:
1। সামনের ক্ল্যাম্পিং প্রক্রিয়াটি উপাদানটি ক্ল্যাম্প করে এবং স্ক্রু ড্রাইভের মাধ্যমে পণ্যটি সেট দৈর্ঘ্যে টান দেয়।
2। রিয়ার ক্ল্যাম্পিং প্রক্রিয়াটি উপাদানটি ক্ল্যাম্প করে এবং স্ক্রু ড্রাইভের মাধ্যমে পণ্যটি কাটার অবস্থানে টান দেয়।
3। কাটার প্রক্রিয়া পণ্যটি কেটে দেয়।
4। সামনের ক্ল্যাম্পিং প্রক্রিয়াটি পণ্যের একটি কাটা পৃষ্ঠকে আঠালো বিতরণ করার জন্য সামনের আঠালো বিতরণ ব্যবস্থায় প্রেরণ করে।
5 ... রিয়ার ক্ল্যাম্পিং প্রক্রিয়াটি আঠালো বিতরণ করার জন্য পণ্যের আরেকটি কাটা পৃষ্ঠকে রিয়ার আঠালো বিতরণ ব্যবস্থায় প্রেরণ করে।
।
।। উপাদান গ্রহণের প্রক্রিয়াটি ডকড পণ্যটি নিয়ে যায় এবং এটি কনভেয়র বেল্টে রাখে।
8। একটি চক্র সম্পন্ন হয়।
সরঞ্জাম ওয়ার্কিং স্টেশন
স্টেশন 1:
বিতরণ ব্যবস্থার সম্মুখভাগ
অ্যাকশন ফ্লো ভূমিকা:
এবি আঠালো সিলিন্ডারের মাধ্যমে আঠালো খাঁজ থেকে বেরিয়ে আসা হয়। সিলিন্ডার 2 এবং সিলিন্ডার 3/সিলিন্ডার 4 আঠালো খাঁজে এবি আঠালোকে সমানভাবে স্ক্র্যাপ করতে বাম এবং ডানদিকে সরান।
স্টেশন 2:
কাটিয়া ব্যবস্থা
ক্রিয়া প্রবাহ:
প্রেসিং সিলিন্ডারটি উত্পাদন উপাদানগুলি চাপ দেয় এবং উপরের এবং নিম্ন কাটিয়া সিলিন্ডারগুলি উপাদানগুলি কাটতে একসাথে কাজ করে।
স্টেশন 3:
রিয়ার ক্ল্যাম্পিং প্রক্রিয়া
ক্রিয়া প্রবাহ:
প্রেসিং সিলিন্ডারটি উত্পাদন উপাদানগুলি টিপে এবং উপরের এবং নিম্ন কাটিয়া সিলিন্ডারগুলি উপাদানগুলি কাটাতে একযোগে কাজ করে।
স্টেশন 4:
ক্ল্যাম্পিং মেকানিজমের সামনের
ক্রিয়া প্রবাহ:
সিলিন্ডার 1 উপাদানটি ক্ল্যাম্প করতে ক্ল্যাম্পকে এগিয়ে ঠেলে দেয়। সিলিন্ডার 2 উপাদানটি ক্ল্যাম্প করতে ক্ল্যাম্পের খোলার/বন্ধকে নিয়ন্ত্রণ করে। সার্ভো রোটারি মোটর প্রসেসিংয়ের জন্য 180 ডিগ্রি ঘোরানোর জন্য ক্ল্যাম্পটি নিয়ন্ত্রণ করে।
স্টেশন 5:
উপাদান গ্রহণ প্রক্রিয়া
ক্রিয়া প্রবাহ:
সিলিন্ডার 1 নির্দিষ্ট পজিশনে উপাদান বাছাই করার প্রক্রিয়াটিকে এগিয়ে দেয়।
সিলিন্ডার 3 উপাদান বাছাই করতে 90 ডিগ্রি ফ্লিপ করতে উপাদান বাছাই ক্ল্যাম্পকে নিয়ন্ত্রণ করে।
সিলিন্ডার 4 উপাদানটি বন্ধ করে ক্ল্যাম্প করতে উপাদান বাছাই ক্ল্যাম্পের খোলার/বন্ধকে নিয়ন্ত্রণ করে।
উপাদানটি তুলে নেওয়ার পরে, সিলিন্ডার 3 আনলোডের জন্য উপাদানটি উপরে তুলে দেয়।

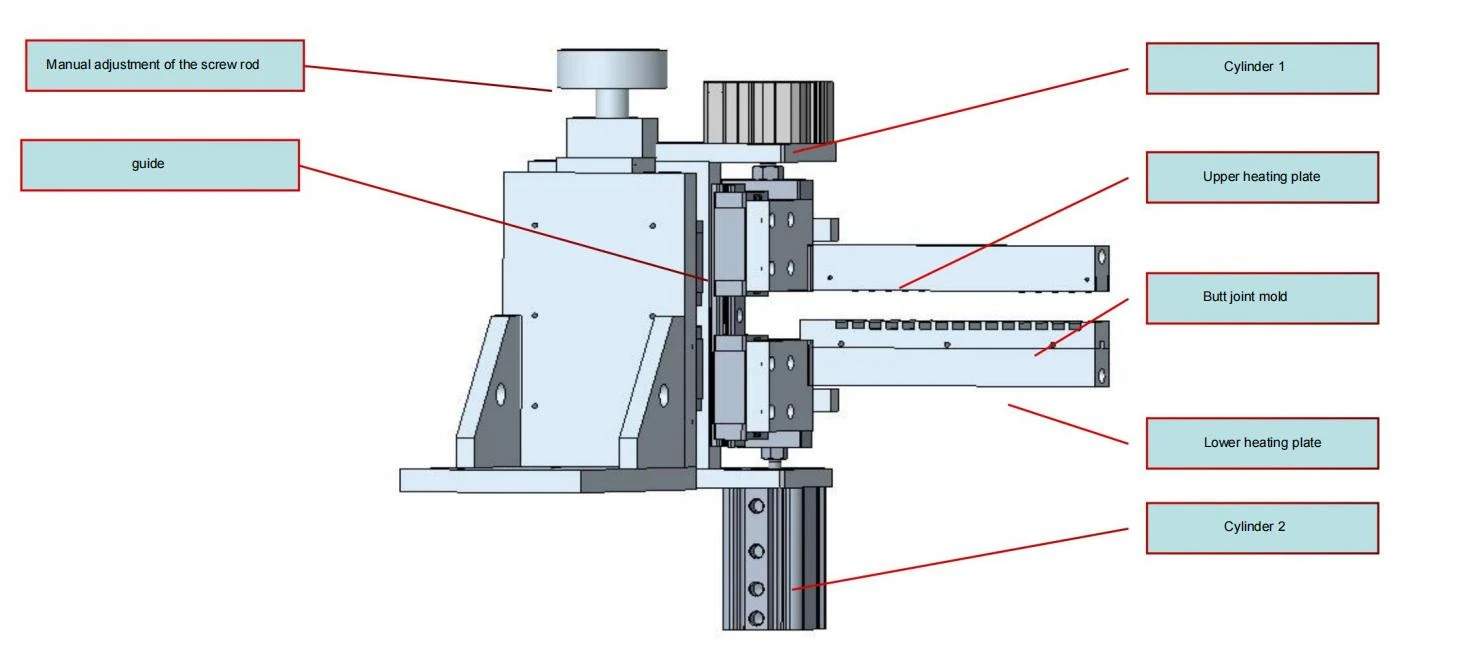

স্টেশন 6:
ডকিং প্রতিষ্ঠান
ক্রিয়া প্রবাহ:
সামনের ক্ল্যাম্পিং মেকানিজম এবং রিয়ার ক্ল্যাম্পিং প্রক্রিয়াটি পণ্যটি ডকিং ছাঁচের উপরে রাখে।
সিলিন্ডার 1 এবং সিলিন্ডার 2 একই সাথে গরম করার জন্য পণ্য টিপতে কাজ করে।
গরম করার সময় সেট করুন। সময় শেষ হয়ে গেলে, ডকিং শেষ হয়।
স্টেশন 7:
পোস্ট - বিতরণ প্রক্রিয়া
অ্যাকশন ফ্লো ভূমিকা:
এবি আঠালো আঠালো সিলিন্ডারের মাধ্যমে আঠালো খাঁজ থেকে বেরিয়ে আসে এবং সিলিন্ডার 2 / সিলিন্ডার 3 / সিলিন্ডার 4 আঠালো খাঁজে এবি আঠালোকে সমানভাবে স্ক্র্যাপ করার জন্য বাম এবং ডানদিকে সরানো হয়।
